產品介紹

本機匯集各種全自動中藥制丸機的優點于一機，具有丸形圓，劑量準，崩解快，符合藥典規定。工作面無死角、密封性好、拆卸、清洗方便、符合GMP標準，出條光滑，無棚料，傳動平穩，操作容易，故障率極低等優點，是醫院制劑室、小型藥廠、保健品廠和有一定規模的中醫診所理想的制丸機械設備,可根據客戶產量要求大小不同，1-8條可選擇。

結構特點

1、本機由出條和制丸兩部分組成，箱式結構，橫向出條，構造簡單，操作容易，維修方便。

2、出條采用蝸輪減速器，傳動平穩。

3、制丸部分的搓丸和切丸機構裝在一個變速箱內，機件潤滑條件良好，切丸速度可通過無級變速機的旋鈕調節，使?jié)L刀可獲得6－30轉/分的轉速，直到切丸速度達到與出條速度匹配。

4、投料口大，壓板翻動壓料，便于填料，可杜絕棚料現象。料斗以翻板軸為界，分上下兩開，清洗時拆開，十分方便?！?/p>

5、電加熱采用電熱管，出條光滑。

6、用酒精點滴藥條，制丸刀外側裝有毛刷，可杜絕粘刀現象，酒精裝在出條機構的方箱內，通過球閥調節酒精量的大小。

全自動中藥制丸機操作步驟

1、開機準備

檢查齒輪箱及減速器的油位應保持在規定范圍。

檢查制丸刀是否對正、擰緊。

檢查自控系統是否靈敏。

檢查推料系統安裝是否正確。

檢查酒精系統是否正常。

打開酒精系統開關。

2、開機

打開電源開關，啟動推料開關，調整好推料速度，加入藥坨待藥條光滑后，啟動切丸、搓丸開關，調整切丸速度使其與推料速度匹配，將藥條引入制丸刀槽中，即可工作。

掛條撓度

掛條撓度應保持一致。

3、加料

運行中均勻向料斗內加料，要加滿，以不溢出為準。

4、切丸速度的調整

根據出條速度，使切丸速度略高于出條速度，保持藥條貼在自控輪的下部。

5、酒精開關的調整

酒精滴的大小及數量以不粘刀為準。

操作注意事項

1、投料時不得有異物進入料斗（特別要防止工具進入料斗）

2、清洗時不得劃傷出條模板孔。

3、更換品種時，應將與接觸的部位全部清洗干凈，更換相應的制丸刀及出條模板。

4、時刻注意設備的運行情況，一有異常，應立即停機檢查，排除故障。

減速器及齒輪箱機油面應保持在規定范圍，正常運行情況下6個月更換新油一次。

部件拆裝

1、出條模板的拆裝

用專用扳手卸下推料器下部的推料螺母，打開推料開關，出條模板被物料推出。

2、制丸刀的拆裝

拆卸時先卸下軸端螺母，然后用專用撥輪器分別卸下兩把制丸刀。

安裝時，應保持軸線平行。

3、彈簧的拆卸

卸下制丸刀后，用扳手卡住刀軸，從設備正面看，右側刀軸上的螺紋為右旋，左側為左旋，卸下法蘭座上的螺釘后，旋轉刀軸，使齒輪與齒輪軸分離，然后將刀軸向外抽，可將法蘭座、齒輪軸、刀軸及彈簧一起抽出。去掉法蘭座、齒輪軸再更換彈簧，彈簧分左、右旋，左側為左旋，右側為右旋。

4、導向鍵的拆卸

在拆下法蘭座后，壓緊彈簧，將齒輪軸向外抽動10毫米的距離取出導向鍵。

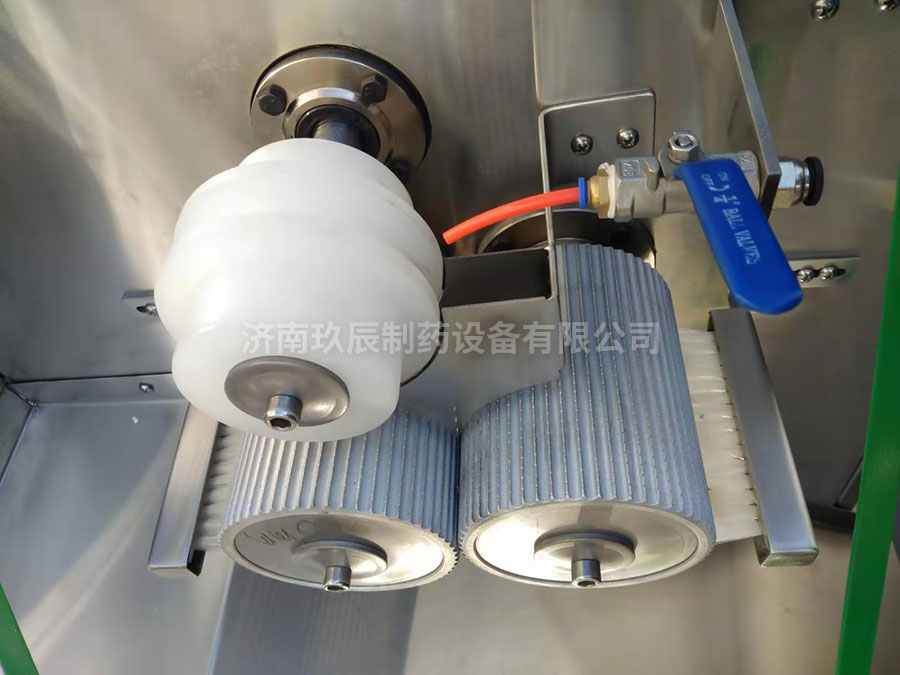

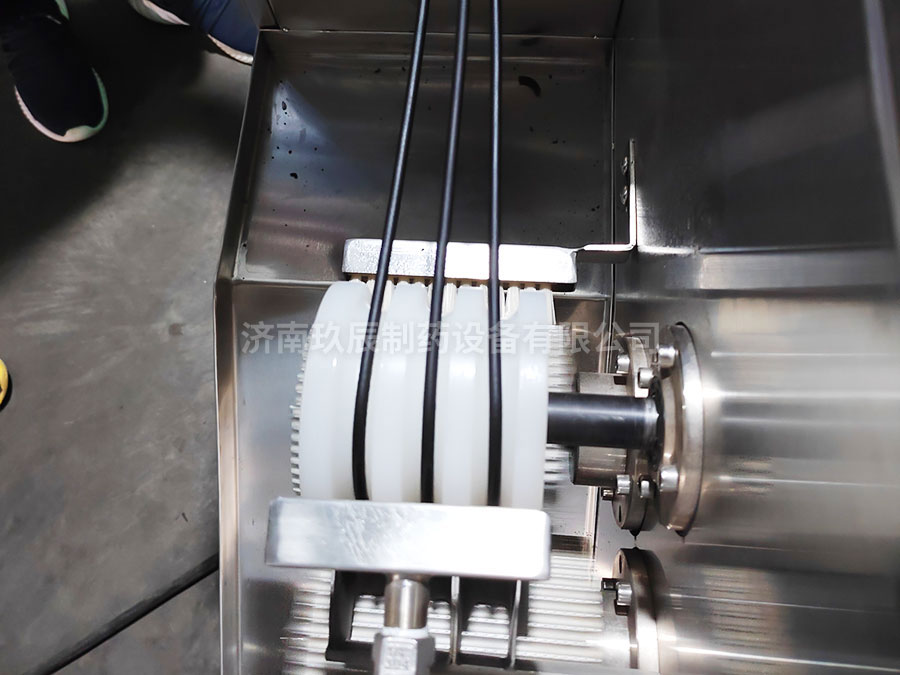

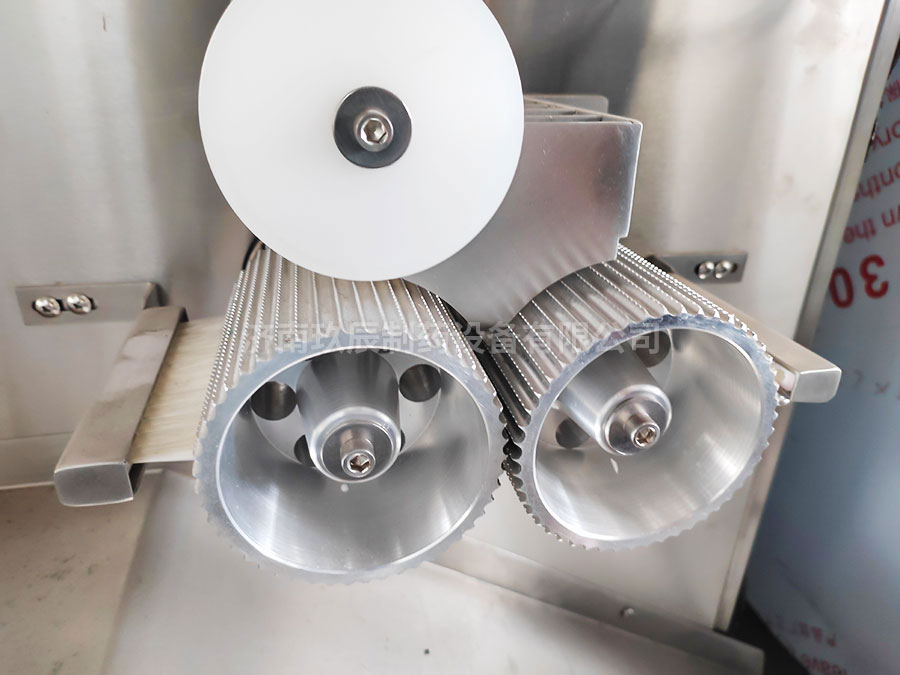

細節展示

技術參數
