產品介紹

所謂真空干燥，就是將被干燥物料處于真空條件下，進行加熱干燥，它是利用真空泵進行抽氣抽濕，使工作室內形成真空狀態，加快了干燥速率。

真空干燥理論表明

1、當加熱溫度恒定，提高真空度，能加快干燥速率；

2、當真空度恒定，提高加熱溫度，能加快干燥速率；

3、既提高真空度，又提高加熱溫度，則大大加快干燥速率。

如果采用冷凝器，物料中的蒸發溶劑可通過冷凝器加以回收，是一種常用的干燥設備。

如果采用SK-0.8型水環式泵真空，可不用冷凝器，則節省能源及投資。

真空干燥的特點

1、在真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對一定的傳熱量，可以節省蒸發器的傳熱面積；

2、蒸發操作的熱源可以采用低壓蒸汽或廢熱蒸汽；

3、蒸發器的熱損失可減??；

4、適用于在高溫下易分解，聚合和變質的熱敏性物料的干燥；

5、在干燥前可進行處理，干燥過程中任何不純物均無混入；

6、屬于靜態式真空干燥烘箱，故干燥物料的形體不會損壞。

用途

適用于高溫下易分解、聚合和變質的熱敏性物料的低溫干燥，被廣泛的采用在制藥、化工、食品、電子等行業。

工作原理與配套設備

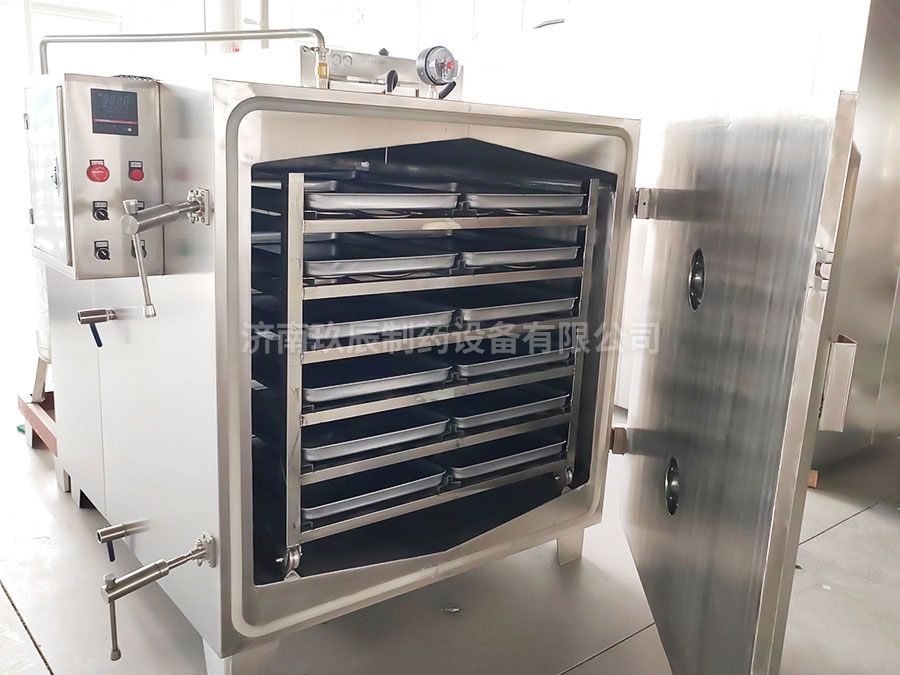

低溫真空干燥箱設計有穿流式烘架，烘架可拆出，根據熱空氣上升的原理，充分利用各層烘架管傳導熱量達到加快干燥物料的目的。并可在整個密封表面上作微量自由擺動，以提高密封效果達到箱內真空度，這樣物料均能在較低的溫度環境下迅速氣化加快干燥。

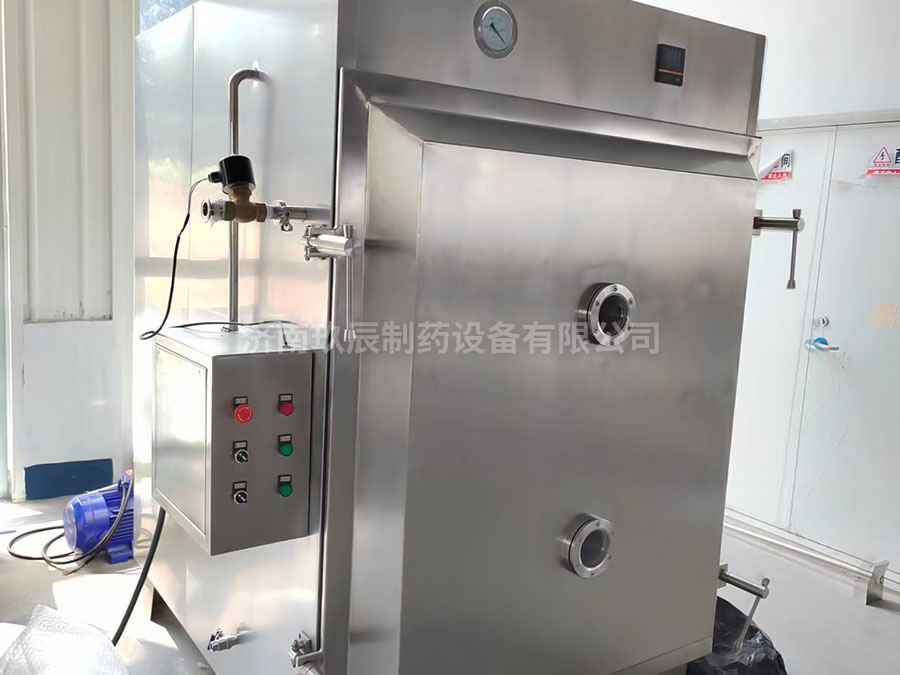

1、真空干燥烘箱：

根據不同的生產要求，真空干燥烘箱可由304-2B不銹鋼板制作。烘箱前后設有三個視鏡，便于觀察物料干燥情況，前面設有真空表和溫度計，用于對物料干燥前或干燥中后期和保護。氣體和保護氣體由用戶自選，過程中必需關閉真空泵與真空閥門，才能開啟真空泵，打開真空閥門抽真空。烘箱上設有一個蒸汽進口（或熱水出口），烘箱底部設有疏水器接口（或熱水進口）和排污口。用戶對干燥含水量較高的物料，在干燥過程中會在器身內產生大量積水，形成二次蒸發，減慢干燥速度，本廠可為用戶生產排污貯水箱附件，克服上述弊端，待干燥結束取出物料后，排放掉污水即可。

2、烘箱內烘架：

根據不同的物料干燥要求，304-2B不銹鋼無縫鋼管制作。根據物料不同的干燥溫度要求，烘架有蒸汽型、熱水型。

3、冷凝器：（用戶另配）

冷凝器作用是在真空抽氣管路中回收溶劑，其換熱面積視規格型號大小而定（≥3㎡），下面接口通入冷水，上面接口為出水，兩側的一端接真空干燥烘箱，另一端接貯槽。如用戶對回收溶劑有特殊要求，廠方可根據用戶要求的材料進行制作冷凝器。

貯槽：（用戶另配）

貯槽作用是存放回收溶劑，可根據用戶要求的材料進行制作，貯槽設有真空抽氣進出口，溶劑排放閥口，放空閥口，夜位計。

真空泵：（隨機配備）

真空泵的選擇請參考技術數據，可根據物料的沸點、蒸發量及干燥要求選用合適的真空泵。但在溶劑不需回收情況下，由于真空抽氣抽濕中含有大量水蒸汽，原則選用水環式真空泵或水噴射泵。

電控箱：（蒸汽加熱不需要配）

主要用于熱水自動溫度控制循環，對烘箱加熱烘架的溫度控制，溫度數顯設定，真空泵、熱水管道泵、冷凝器、冷水循環水泵 等手動與自動控制。

烘盤：

在被干燥物料允許的情況下，盡量選用10目～12目的不銹鋼篩網盤，有利于物料的干燥。

熱水箱：（蒸汽加熱不需要配）

熱水箱是為熱水型真空干燥烘箱專門設計生產的，上設有水位計、加水口、泄漏水口、排污口、測溫口、熱水進出口，用戶可方便地設制溫度在常溫～100℃之間。整個熱水箱工作狀態是無噪音、低能耗。熱水箱必需用干凈的軟水，以免水垢影響傳熱速度和回循環速度。

熱水管道泵：（蒸汽加熱不需要配）

熱水管道泵主要用于熱水型真空干燥烘箱的熱水循環，選用型號為SDR40-6-20。
